概述
W系列消防穩壓給水設備是為了解決消防系統不便設高位水箱或有高位水箱而不能滿足管網不利點靜水壓力而設定。我公司根據GB27898.3-2011《固定消防給水設備 第3部分：消防增壓穩壓設備》；CNCA-C18-03:2014《強制性產品認證實施規則 滅火設備產品》；CCCF-MHSB-09《強制性產品認證實施細則 滅火設備產品 消防給水設備產品（二）》等標準，采用創新工藝，研發生產的新型設備。
產品說明

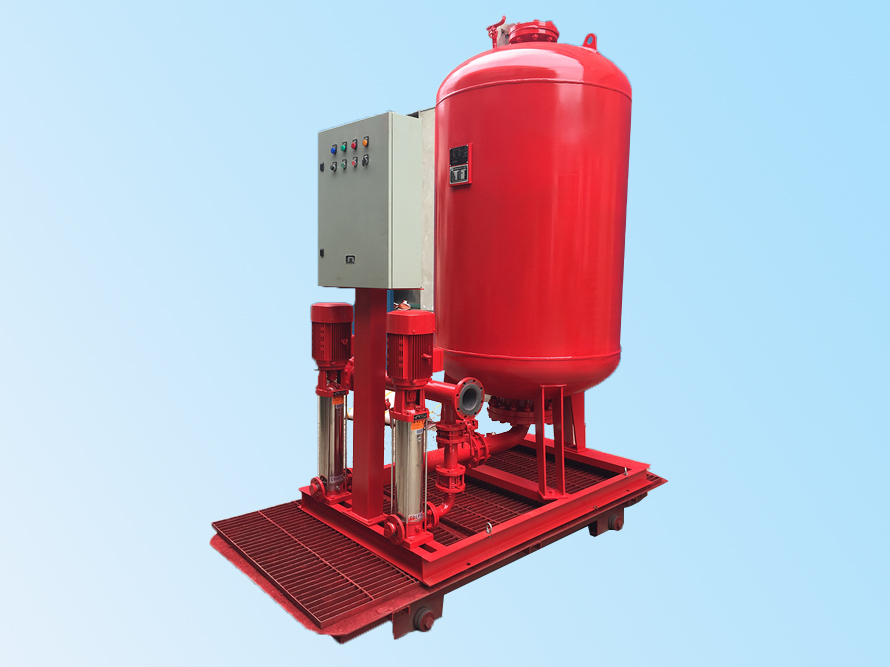

W系列消防穩壓給水設備是由穩壓泵、隔膜式氣壓罐、電氣控制柜和必需的管路、底座、閥門等附件組成。
常規情況下配備兩臺性能完全相同的穩壓泵一用一備（亦可互為備用），平時兩臺穩壓泵自動交替工作，其中一臺穩壓泵發生故障時，另一臺穩壓泵自投入使用；氣壓罐是必不可少的儲能、保壓設備，在設備停機時為消防管網供水，維持管網壓力同時也能消除管網內水錘現象；電氣控制柜根據壓力輸入信號控制水泵啟停，實現設備自動運行控制。我公司可以根據用戶需求，定制遠程控制功能（如需該功能，用戶需在訂貨時另行說明）。
產品特點
W系列消防穩壓給水設備完全根據國家及行業規范設計生產，產品通過了國家消防檢測中心3C認證，零部件全部符合國家和行業標準，關鍵零部件采用了國內外知名品牌。W系列消防穩壓給水設備經過我公司不斷改進完善，產品技術成熟，運行穩定，性能可靠。W系列消防穩壓給水設備具有人機觸摸控制，故障自動切換，故障信息記錄，狀態顯示齊全，結構緊湊合理，外形美觀，現場布置靈活，安裝操作方便，便于安裝維修等特點。適用于一切消火栓系統、噴淋系統以及消火栓噴淋合用系統等場合。

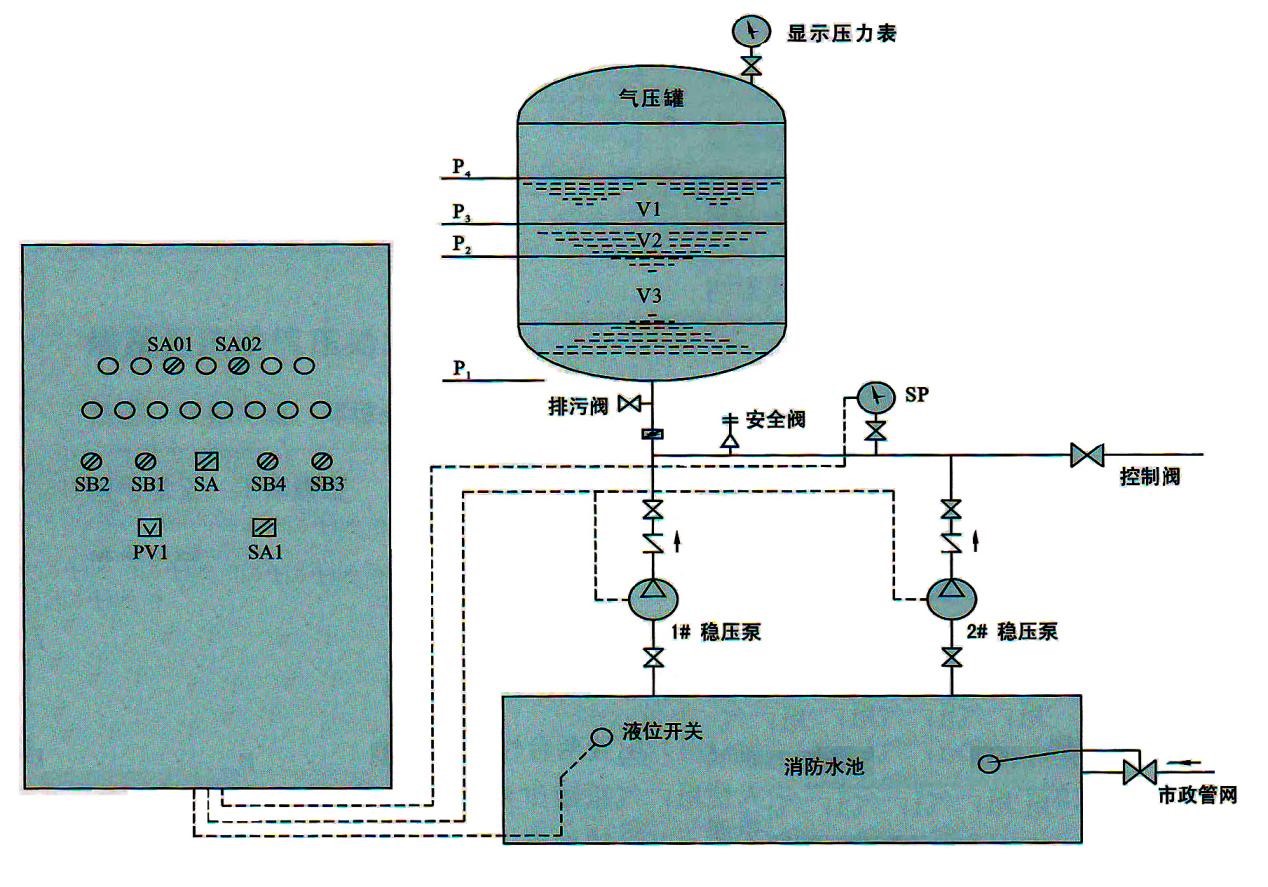

工作原理
平時由穩壓泵和氣壓罐維持消防給水管網因正常泄漏而造成的壓力損失，穩壓泵工作時將水送至消防給水管網，多余的水進入氣壓罐后，水室擴大、氣室縮小、壓力隨之升高，當消防給水管網壓力升至穩壓壓力上限P4時，穩壓泵停止運行，進入停機保壓狀態，此時由罐內被壓縮氣體的壓力將貯存的水送入消防給水管網，氣壓罐的水室縮小、氣室擴大，壓力隨之下降，當消防給水管網壓力下降至穩壓下限P3時，穩壓泵又重新啟動。如此周而復始，穩壓泵不斷運行，使管網壓力維持在穩壓壓力上、下限之間。當發生火情時，消火栓或噴頭開啟，消防給水管網壓力持續下降，穩壓泵運行已不能滿足消防給水管網壓力要求，當消防給水管網壓力降至消防泵啟動壓力P2時（或其他消防信號反饋）
消防泵啟動（穩壓泵停止運行），在消防泵啟動過程中，由于氣壓罐壓出的水來維持消防給水管網壓力和消防用水，直至消防泵完全啟動投入運行。

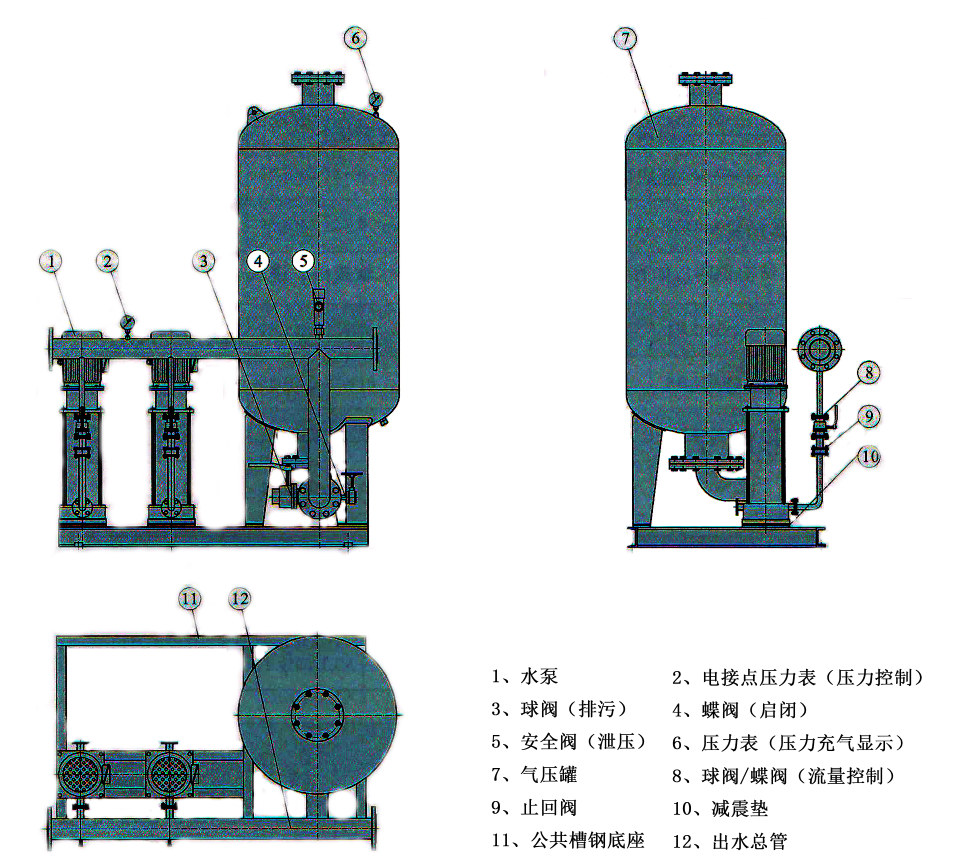

設備結構
選型說明
一般情況下，大于5L/S屬于消防用水，反之（噴淋系統穩壓泵在穩壓下限時工作流量不大于2L/S，消火栓系統、噴淋和消火栓合用系統在穩壓下限時工作流量不大于5L/S）
則是穩壓用水，當然這不是絕對的；工作壓力是由消防管網不利點所需靜水壓力推算而來，根據工作流量和工作壓力來選用性能點接近的水泵。
氣壓罐型號可根據所需有效水容積和設備設定工作壓力來確定，選用是容積宜偏大一點。
根據GB27898.0-2011 《第3部分：消防增壓穩壓給水設備》要求：消防穩壓設備氣壓水罐充氣壓力不應小于0.15MPa，且有效水容積不應小于0.3m3。
以上6個規格產品均已獲消防CCCF認證。

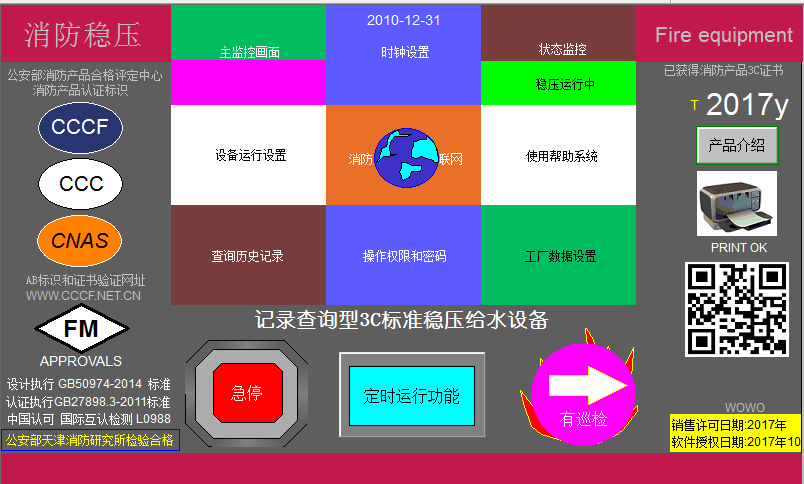

消防穩壓控制箱基本操作方法：
在“開始監控”
主監控畫面：點擊進入，用于查看設備的運行情況和參數監控。
時鐘設置：點擊進入，用于調整PLC和觸摸屏?xí)r間。
狀態監控：點擊進入，查看PLC點位表和各狀態指示。
設備運行設置：點擊進入，用于設置穩壓設備工作參數和工況。
消防聯網：點擊進入，用于與執法部門進行聯網。
使用幫助：點擊進入，用于查看設備基本操作。
查詢歷史記錄：點擊進入，用于查看設備工作歷史記錄和導出。
操作權限和密碼：用戶名user 密碼user 屬于一級密碼； 用戶名admin 密碼admin 屬于二級密碼。
工廠數據： 用二級密碼輸入，進行關鍵參數的設備。

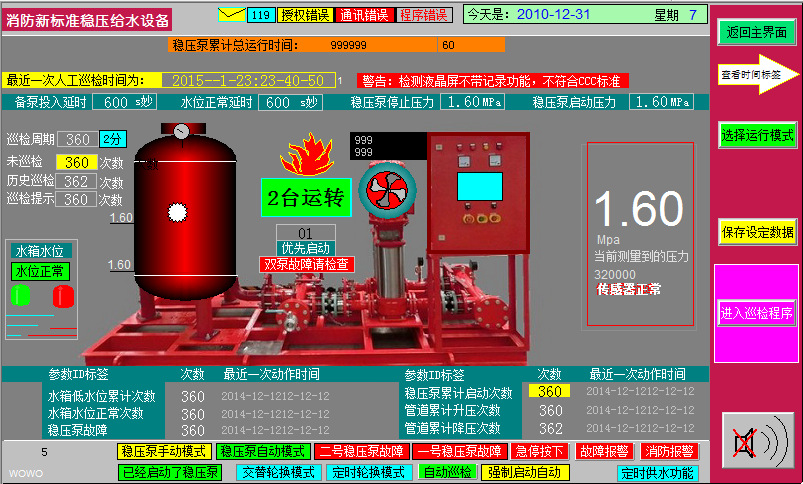

主監控界面
工作流程：
當接收到外部電接點信號時設備能自動由手動工作模式轉為自動模式。
低壓信號達到時：穩壓泵組啟動
高壓信號到達時：穩壓泵組停止
故障切換： 有故障時兩臺自動切換。
默認設置：
系統默認設置為兩臺泵組互相輪換運行，用戶可以設置成定制更換。
傳感器和自動：
系統會自動感知傳感器類型，并切換相應的工作模式。
例如：
系統感知到電接點壓力表的 高點位 或 低點位 到達時 會自動將工作模式變?yōu)樽詣?dòng)。
傳感器類型切換
系統會自動識別傳感器類型，當用戶接上模擬量傳感器時，系統會自動將工作模式切換到模擬量檢測模式。
打印功能：
本系統支持簡易熱媒紙打印機，打印機品牌目前支持市面上為流通的型號，打印內容用戶可以自定義。
網絡：
本系統支持RS485 MODBUS-RTU 通信模式，方便與監控中心聯網。
本系統支持GSM短信通信模式，可以設置3個手機號碼段進行發送信息。
記錄的導出和打印
記錄：本系統能記錄設備工作狀態、傳感器測量點到達的次數、水泵運轉的次數、等
眾多信息，信息可以保持10年的記錄。用戶可以在觸摸屏記錄中選擇日期查看，也可
以插上U盤導出數據，導出的數據格式為EXCEL文件，可以直接用電腦打開和編輯。
巡檢：
消防穩壓設備系統也設置有自動巡檢功能，巡檢時間周期為 小時，多可以設置為360
個小時。當用戶設置成11時系統將等待2分鐘后將進行立刻巡檢，以方便測試。
 |  |
