概述
氣壓罐是給水設備中的常用的儲水設備,由鋼質外殼，橡膠隔膜內膽構成的儲能器件，橡膠隔膜把水室和氣室完全隔開，當外界有壓力的水充入氣壓水罐的內膽時，密封在罐內的空氣被壓縮，根據波義耳氣體定律，氣體受到壓縮后體積變小，壓力升高儲存能量，壓縮氣體膨脹可以將橡膠隔膜內的水壓出罐體。廣泛應用于消防給水系統補水穩壓，中央空調循環水穩壓，生活供水，熱水膨脹系統，采暖循環補水穩壓，變頻恒壓供水，鍋爐補水，以及其他氣壓式給水等場合。
氣壓罐的結構
氣壓罐是由罐體、氣囊內膽、進/出水口及補氣口四部份組成。罐體一般為碳鋼材質，外面是防銹油漆層；也可選不銹鋼材質罐體，外表是不銹鋼本色，氣囊材質一般采用天然橡膠。罐體與氣囊之間是出廠時預充的空氣，罐體外面為油漆層，進出水口直接用三通或金屬軟管連接到系統，排氣閥接口可及時排出系統和氣囊內的水溢出的空氣，也可用閘閥直接關死，以免水從頂部溢出，防塵帽下面是充/放氣口。氣囊與罐體之間的預充空氣一般出廠時已充好，客戶在使用時可根據實際工況選擇充氣還是放氣，一般預充氣體壓力為系統大壓力的一半。
氣壓罐的工作原理：
當外界有壓力的水進入氣壓罐氣囊內時，密封在罐內的空氣被壓縮，根據波義耳氣體定律，氣體受到壓縮后體積變小壓力升高，直到氣壓罐內氣體壓力與水的壓力達到一致時停止進水。當水流失后壓力降低時氣壓罐內氣體壓力大于水的壓力，此時空氣體積膨脹將氣囊內的水?dāng)D出氣壓罐補到系統中，直到空氣氣體壓力與水的壓力再次達到一致時停止排水。
當氣壓罐連接到水系統上時，主要起蓄能器的作用，當系統水壓力大于罐體與氣囊之間的空氣壓力時，系統水會在系統壓力的作用下擠入氣囊內，這樣會壓縮罐體與氣囊之間的空氣，使其體積減小，壓力增大；同時會增加系統整個水的容納空間，使系統壓力減小，直到系統水的壓力和罐體與氣囊之間的空氣壓力達到新的平衡才停止進水。當系統水壓力小于氣壓罐內氣體壓力時，氣囊內的水會在罐體與氣囊之間的空氣的壓力作用下擠出，補回到系統，系統水容積減小壓力上升，罐體與氣囊之間的空氣體積增大壓力下降，直到兩者達到新的平衡，水停止從氣囊擠壓回系統，起到調節系統壓力波動的作用。

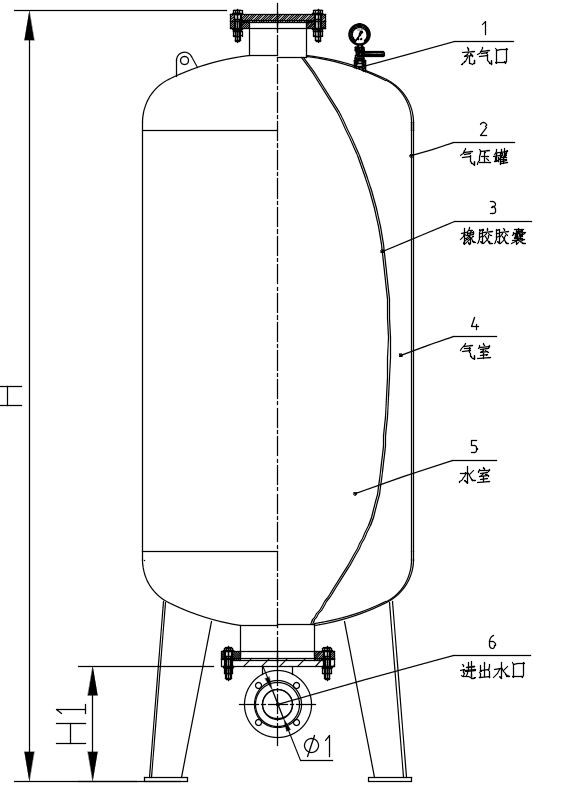

結構圖如下：
氣壓罐的特點
1、罐體為密閉裝置，系統密閉運行，采用食品級無毒膠囊作為氣水隔離設備，氣水不接觸，可保持水質不受外界污染，有效避免二次污染。
2、充氣后可以長期使用,用戶不需要另設沖氣設備，有效延長使用壽命。
3、占地面積少、安裝快、投資省、操作維修方便。
4、可取代生活消防及采暖、空調用的高位水箱（水塔），有利于建筑美觀和結構抗震，降低建筑的造價。
5、可以有效的平緩水系統中的壓力波動，減少水泵的起停頻率，可以有效地減弱水流躁音,管道阻力和水錐影響，能自動消除管網中的水錘及噪音。
6、自動給水裝置的水泵采用電接點壓力表自動控制，無需專人管理。
7、在熱水采暖及空調系統中起膨脹水箱和自動補水作用。
氣壓罐的分類
氣壓罐根據外殼材質分一般分為碳鋼氣壓罐和不銹鋼氣壓罐。
氣壓罐一般也可分為立式氣壓罐和臥式氣壓罐。
氣壓罐的設計壓力：0.6Mpa ；1.0Mpa ；1.6Mpa；2.5Mpa（備注：我公司可以根據客戶需求設計、定制特殊要求的氣壓罐）
氣壓罐常用型號一般為SQL、SQW、XQG、XQW等。
 |  |
 |  |
