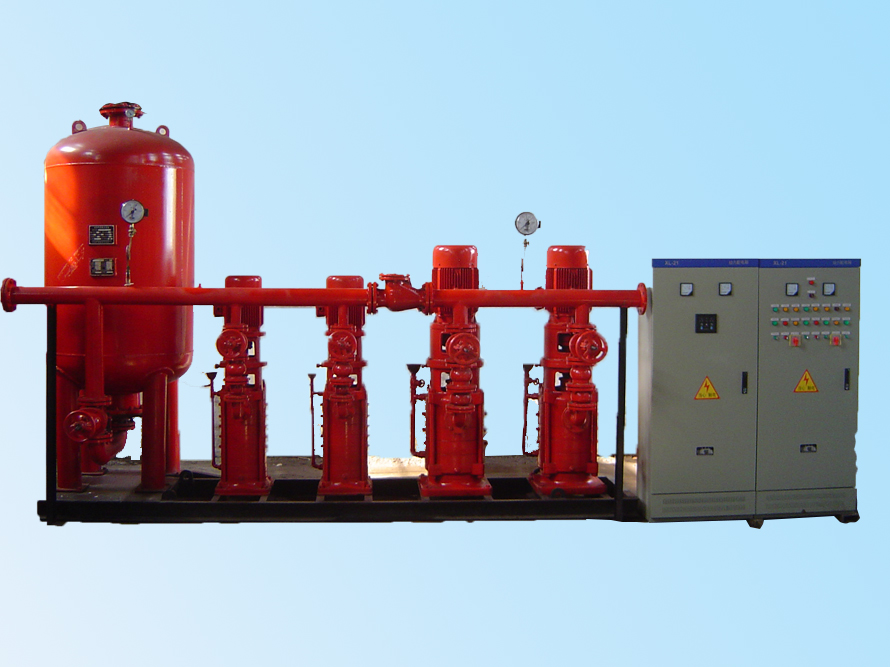

設備簡介
我公司生產的QJ系列應急消防氣壓給水設備是以GB50015-2003《建筑給水排水設計規范》、GB50016-2014《建筑設計防火規范》、GB50045-95《高層民用建筑設計防火規范》、GB50084-2017《自動噴水滅火系統設計規范》為設計依據；以GB27898.1-2011《固定消防給水設備第1部分：消防氣壓給水設備》為標準生產的固定滅火設備。該設備由氣壓罐、補水泵組、電控柜及儀表、閥門、管路、設備底座等組成，是以氣壓罐為核心部件，向消防管網按設定壓力持續供水的固定消防給水設備。主要是為了滿足建筑物十分鐘的消防初期用水，在一些無法設置高位水箱場合用來代替高位水箱，還有一些有消防要求的臨時建筑物。
設備一般設置兩臺補水泵，平時兩臺補水泵自動交替工作，當其中一臺水泵發生故障時，則另一臺水泵投入使用；氣壓罐作為設備停機保壓不可缺少的部件，在設備停機時為消防管網供水，維持管網壓力，同時為消防系統提供十分鐘的消防用水，電控柜根據壓力輸入信號控制水泵啟停，實現設備自動運行控制。
補水泵的流量決定補水時間的長短，能滿足消防管網穩壓用水流量的需求，在滿足穩壓用水的情況下，盡量采用流量小的水泵，可減少安裝空間，節約成本。設備的工作壓力由消防管網不利點所需靜水壓力決定。氣壓罐必須滿足建筑物十分鐘的消防用水量，可根據現場情況選用容積偏大的氣壓罐。
產品特點
1、全系產品均配備隔膜氣壓罐，結構簡單、效率高、一次充氣可長期使用。氣壓罐屬第一類壓力容器，我公司有壓力容器制造許可證，氣壓罐的設計、制造、壓力試驗、檢驗與驗收等完全符合GB150《鋼制壓力容器》的規定；
2、設備主泵采用直接啟動或者降壓啟動方式，安全可靠，反應迅速。可接收多種消防信號并可與消防中心聯網。
3、產品設有兩路電源接口，具有雙電源自動切換功能；
4、設備可選配實現自動巡檢等功能。
5、產品體積小、結構緊湊、不受供水場合限制，可設置在任何高度向消防管網供水。

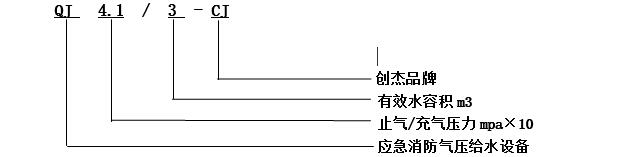

型號意義

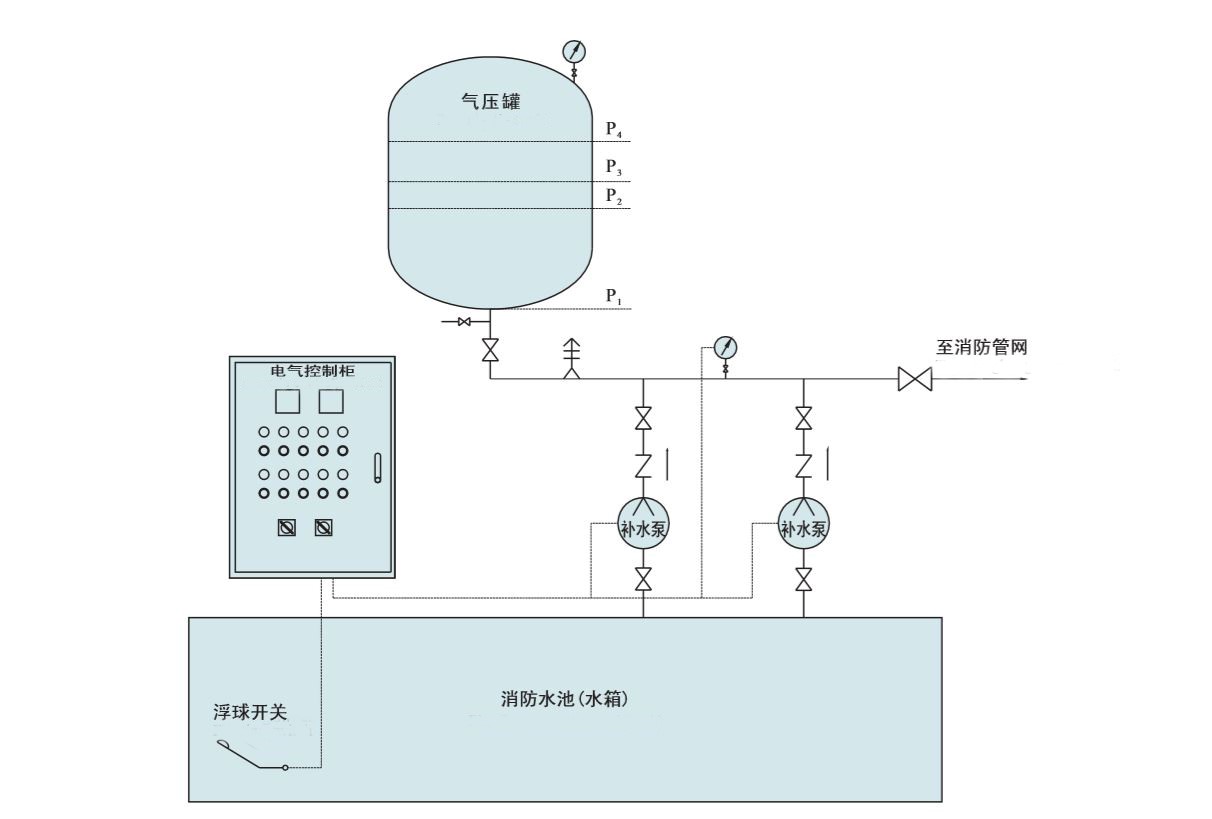

工作原理
氣壓罐和補水泵平時維持消防管網因正常泄漏造成的壓力損失。補水泵工作時將水輸送至消防管網，同時多余的水進入氣壓罐，氣壓罐內水室擴大、氣室壓縮、壓力隨之升高，當消防管網壓力升至穩壓上限P4時，補水泵停止工作，此時由罐內被壓縮氣體的壓力將水室里的水壓送至消防管網。此時氣壓罐內的水室縮小、氣室擴大，壓力隨之下降。當消防管網壓力降至穩壓下限P3時，補水泵重新啟動運行，并在300S內補水至P4。如此反復，使消防管網壓力維持在P3、P4之間。當發生火情，消火栓或噴淋噴頭開啟，消防管網壓力持續下降，補水泵已經無法滿足消防管網的壓力損失，此時氣壓罐內的水會自動壓送至消防管網，維持管網壓力和十分鐘的應急消防用水。當消防設備進入運行狀態時，補水泵組停止工作。
注：1、P4---穩壓上限，P3---穩壓下限，P2---消防泵啟動壓力，P1---消防給水下限。
2、有效容積是為了滿足消防初期十分鐘消防用水而設定，在選定氣壓罐后，有效容積會根據現場設定的參數而改變，所以用戶在選型時，一定要提供實際運行技術參數。
3、因消防實踐中有各種需求不斷變化，所以參數表內的產品僅供參考，我們可以根據客戶的實際需求選擇或定制適合的產品。
